三片式內螺紋球閥

型號: Q11F、Q11H

三片式內螺紋球閥采用三片式分體閥體，結構合理、造型美觀。可帶國際標準ISO支架平臺和鎖定裝置，適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。

密封類型：軟密封、硬密封

特點總結：

三片式閥體結構鑄鋼/不銹鋼最高壓力4.0MPa軟密封或硬密封全通徑流道

相關尺寸
常見問題

兩片式內螺紋球閥

相同:內螺紋連接/全通徑

不同:二片式

一片式內螺紋球閥

相同:內螺紋連接

不同:一片式/縮徑

廣式內螺紋球閥

相同:內螺紋連接

不同:廣式/縮徑

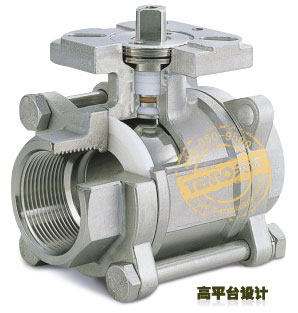

三段式閥體，性能更優異

硅溶膠精密鑄造不銹鋼閥體、閥蓋

閥體、閥蓋連接形式便于檢修與維護

螺紋類型：NPT、BSPT、BSP、DIN259/2999

可設置90°開關定位機構

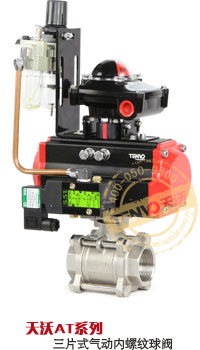

可配電動、氣動等執行器

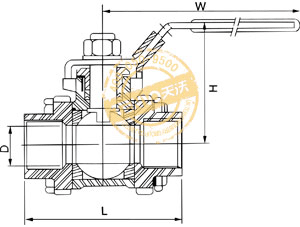

三片式內螺紋球閥–外形尺寸

口徑	D	L	H	W
1/4″	11.6	68	50	100
3/8″	12.7	68	50	100
1/2″	15	72	60	130
3/4″	20	82	64	130
1″	25	90	72	165
1-1/4″	32	112	79	165
1-1/2″	38	120	86	190
2″	50	145	95	190
2-1/2″	65	185	130	250
3″	80	210	142	250
4″	100	268	170	280
