一片式內螺紋球閥

型號: 1PC-Q11F

一片式內螺紋球閥采用整體式閥體，球體從閥體管口裝入，采用塞蓋將球體兩側的閥座固定，并達到優異的密封性能。由于一片式閥體結構的特殊性，該閥的實際流通通徑小于閥門公稱通徑，因此也稱縮徑內螺紋球閥。不能接受流量損失的用戶，不宜選用一片式內螺紋球閥。

特點總結：

一片式閥體結構縮徑沒有高平臺不配氣動或電動執行器

相關尺寸
常見問題

廣式內螺紋球閥

相同:內螺紋連接/縮徑

不同:廣式

二片式內螺紋球閥

相同:內螺紋連接

不同:二片式/全通徑

三片式內螺紋球閥

相同:內螺紋連接

不同:三片式/全通徑

硅溶膠精密鑄造不銹鋼閥體、閥蓋

螺紋類型：NPT、BSPT、BSP、DIN259/2999

一片式內螺紋球閥–外形尺寸

口徑	D	L	H	W
1/4″	5.0	40	35	64
3/8″	7.0	45	37	70
1/2″	9.2	56.5	43.5	90
3/4″	12.5	60	47	90
1″	15.0	72	50	103
1-1/4″	20.0	78	57	103
1-1/2″	24.5	85	69	127
2″	32	100	74.5	127

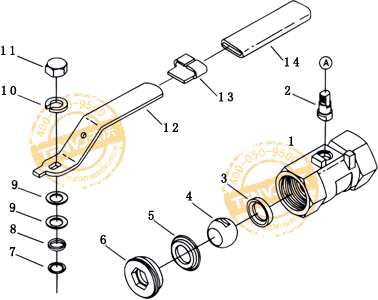

一片式內螺紋球閥–材料目錄

NO.	部件名稱	材料
1	閥體	不銹鋼CF8M	不銹鋼CF8
2	閥桿	不銹鋼SS316	不銹鋼SS304
3	閥座	聚四氟乙烯PTFE
4	球體	不銹鋼SS316	不銹鋼SS304
5	閥座	聚四氟乙烯PTFE
6	塞蓋	不銹鋼SS316	不銹鋼SS304
7	止推墊圈	聚四氟乙烯PTFE
8	填料	聚四氟乙烯PTFE
9	墊片	不銹鋼SS304
10	墊圈
11	螺母
12	手柄
13	掛鎖裝置
14	手柄套	塑料
