氣動內螺紋球閥
型號: Q611F
天沃出品的Q611F/H氣動內螺紋球閥采用AT或GT系列氣動執行器，控制閥門開啟或關閉，若配以閥門定位器，可對介質進行調節控制。該產品以高平臺內螺紋球閥為調節閥門，有二片式和三片式兩種，全部采用脫機精密鑄造，防靜電結構設計，適用于一般化工及各種工業管線。
氣動執行器：
天沃氣動法蘭球閥標配AT系列氣動執行器，該執行器在綜合運用英國TENVO設計工藝的基礎上進行研制、開發而成，詳情請瀏覽：AT系列氣動執行器
特點總結：
二片式/三片式閥體AT/GT氣動執行器啟閉動作迅速配裝附件性能更完美
天沃提示：該頁面展示為選配AT系列執行器的氣動內螺紋球閥，除此之外，還可選用以下執行器幾附件。
Q611F二片式氣動內螺紋球閥

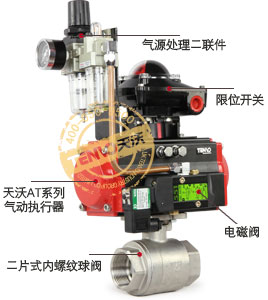

二片式氣動內螺紋球閥實物圖

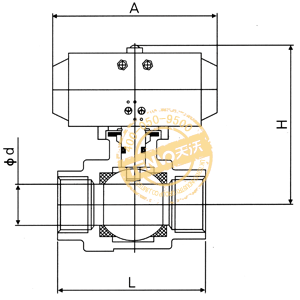

二片式氣動內螺紋球閥結構圖
Q611F二片式氣動內螺紋球閥–外形尺寸
| 口徑 | Φd | L | A | H | 執行器 |
| 1/4″ | 11.2 | 75 | 110 | 107.5 | AT-032 |
| 3/8″ | 12.7 | 75 | 110 | 110.5 | AT-032 |
| 1/2″ | 16 | 75 | 143 | 135.5 | AT-052 |
| 3/4″ | 20 | 80 | 143 | 138.5 | AT-052 |
| 1″ | 25 | 90 | 143 | 146.5 | AT-052 |
| 1-1/4″ | 32 | 110 | 173 | 166 | AT-063 |
| 1-1/2″ | 38.1 | 120 | 190 | 186.5 | AT-075 |
| 2″ | 50.8 | 140 | 190.5 | 204.5 | AT-083 |
| 2-1/2″ | 63.5 | 173 | 241 | 241 | AT-092 |
| 3″ | 76.2 | 186 | 268 | 264 | AT-105 |
Q611F三片式氣動內螺紋球閥

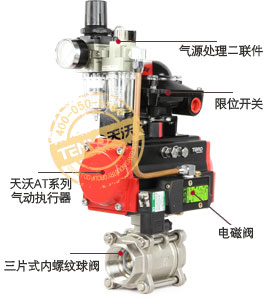

三片式氣動內螺紋球閥實物圖

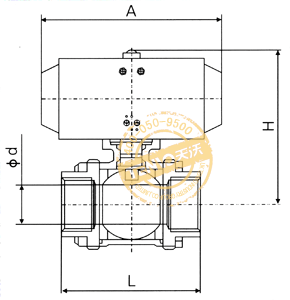

三片式氣動內螺紋球閥結構圖
Q611F三片式氣動內螺紋球閥–外形尺寸
| 口徑 | Φd | L | A | H | 執行器 |
| 1/4″ | 11.2 | 75 | 110 | 107.5 | AT-032 |
| 3/8″ | 12.7 | 75 | 110 | 110.5 | AT-032 |
| 1/2″ | 16 | 75 | 143 | 135.5 | AT-052 |
| 3/4″ | 20 | 80 | 143 | 138.5 | AT-052 |
| 1″ | 25 | 90 | 143 | 146.5 | AT-052 |
| 1-1/4″ | 32 | 110 | 173 | 166 | AT-063 |
| 1-1/2″ | 38.1 | 120 | 190 | 186.5 | AT-075 |
| 2″ | 50.8 | 140 | 190.5 | 204.5 | AT-083 |
| 2-1/2″ | 63.5 | 173 | 241 | 241 | AT-092 |
| 3″ | 76.2 | 186 | 268 | 264 | AT-105 |
| 4″ | 100 | 225 | 319 | 315 | AT-125 |
