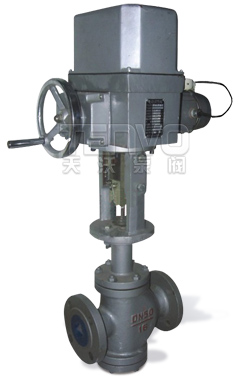

電動直通雙座調節閥
型號: ZAZN
ZAZN電動直通雙座調節閥是DKZ型電動單元組合儀表中的執行單元，它是生產過程自動調節系統中的重要環節之一。它以電源為動力接受統一的標準信號0-10或4-2mADC。將此轉為輸入信號相對應的上下位移，自動地操縱閥門，改變閥門的開啟程度，從而達到對工業介質流量、壓力、溫度和液壓等參數的自動調節。電動直通雙座調節閥被廣泛應用于化工、石油、冶金、電站和輕紡等工業生產過程的自動調節和遠程控制。電動直通雙座調節閥有標準型、波紋管密封型、夾套保溫型等多種品種。
特點總結：
雙座閥體DKZ型電動執行器壓差大/流量大/泄漏大
ZAZN電動直通雙座調節閥–主要技術參數
| 公稱通徑DN（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 閥座直徑DN（mm） | 26,24 | 32,30 | 40,38 | 50,48 | 66,64 | 80,78 | 100,98 | 125,123 | 150,148 | 200,197 | 252,248 | 303,297 |
| 額定流量系數Kv | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 |
| 流量特性 | 直線；等百分比 | |||||||||||
| 公稱壓力PN（MPa） | 1.6、4.0、6.4 | 4.0、6.4 | ||||||||||
| 連接型式 | 法蘭連接：PN1.6按JB79-59標準；PN4.0、6.4按JB79-59標準 | |||||||||||
| 配用執行機構型號 | DKZ-310 | DKZ-410 | DKZ-410 | DKZ-510 | ||||||||
| 出抽推力（N） | 4000 | 6400 | 6400 | 16000 | ||||||||
| 行程L（mm） | 16 | 25 | 40 | 60 | 100 | |||||||
| 全行程時間 | 12.5 | 20 | 32 | 37 | 62 | |||||||
| 作用方式 | 電開式（K常用）；電關式（B） | |||||||||||
| 輸入信號 | 0～10mA；4～20mA DC | |||||||||||
| 供電電源 | 220V；50～60Hz | |||||||||||
| 固定可調比R | 30：1 | |||||||||||

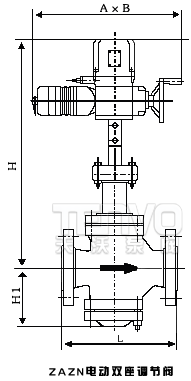

ZAZN電動直通雙座調節閥–外形尺寸
| 公稱通徑 | A×B | L | H1 | H2 | |||
| PN1.6 | PN4.0 | PN6.4 | 常溫型 | 熱片型 | |||
| 25 | 230×460 | 185 | 190 | 200 | 670 | 820 | 104 |
| 32 | 200 | 210 | 210 | 673 | 823 | 107 | |
| 40 | 220 | 230 | 235 | 693 | 843 | 126 | |
| 50 | 250 | 255 | 265 | 698 | 848 | 131 | |
| 65 | 230×530 | 275 | 285 | 295 | 799 | 959 | 175 |
| 80 | 300 | 310 | 320 | 809 | 969 | 190 | |
| 100 | 350 | 355 | 370 | 821 | 981 | 202 | |
| 125 | 260×630 | 410 | 425 | 440 | 872 | 1087 | 250 |
| 150 | 450 | 460 | 475 | 882 | 1097 | 260 | |
| 200 | 550 | 560 | 570 | 924 | 1139 | 302 | |
| 250 | 670 | 660 | 670 | 1156 | 1368 | 422 | |
| 300 | 740 | 785 | 800 | 1215 | 1427 | 484 | |
【注意事項】
標準組配的電動雙座調節閥考慮到介質對閥芯、閥座的沖蝕和高壓差引起的噪聲、振動，一般情況下，閥的壓差不應超過1MPa，如壓差較高，則應采取相應的工藝措施。
