ZAZM電動套筒調節閥

電動套筒調節閥

型號: ZAZM

ZAZM電動套筒調節閥由DKZ型系列直行程電動執行機構和套筒閥兩部分組成。以單相交流220V電源為動力，接受0～10mA或4～20mA直流信號，自動地控制調節閥開度，從而達到對壓力、溫度、流量、液位等工藝參數的連續調節。ZAZM電動套筒調節閥具有比雙座閥大的流量系數，且允許壓差大，穩定性好，工作時不易產生振動，適用性強等優點，廣泛地應用于電力、冶金、石油、化工、輕工等工業部門的自動控制系統。

特點總結：

套筒向導DKZ型電動執行器壓差大/流量大/泄漏小

ZDLM電子式電動套筒調節閥

相同:套筒向導

不同:電子式電動執行器

ZDLP電子式電動單座調

相同:電動執行器

不同:單座

ZJHM精小型氣動薄膜套筒調節閥

相同:套筒向導

不同:精小型氣動執行器

ZAZM電動套筒調節閥–主要技術參數

公稱通徑DN（mm） 25 32 40 50 65 80 100 150 200 250 300
額定流量系數Kv 10 17 24 44 68 99 175 360 630 900 1440
工作溫度℃ 鑄鋼：-20～+250；散熱型：-40～450
公稱壓力PN（MPa） 1.6、2.5、4.0、6.4 4.0、6.4
連接型式 法蘭連接：按JB79-94標準
配用執行機構型號 DKZ-310 DKZ-410 DKZ-510
出抽推力（N） 4000 6400 16000
行程L（mm） 16 25 40 60 100
全行程時間 12 18.75 30 45 65
作用方式 電開式（K常用）；電關式（B）
輸入信號 0～10mA；4～20mA DC
供電電源 220V；50～60Hz
固定可調比R 30：1

ZAZM電動套筒調節閥–性能指標

項目 技術性能指標
基本誤差% ≤±5
回差% ≤3
死區% ≤5
泄漏量 0.01%×閥額定容量
額定流量系數誤差% ≤±10

ZAZM電動套筒調節閥–閥門材料和適用溫度范圍

閥體材料 材料牌號 公稱壓力（MPa） 適用溫度范圍（℃）
常溫型 熱片型
鑄鐵 HT200 1.6 -20～200
鑄鋼 ZG1Cr18Ni9Ti 4.0，6.4 -40～250 -40～450
不銹鋼 ZG1Cr18Ni9Ti;ZG0Cr18Ni12Mo2Ti 4.0，6.4 -40～250 -60～450

ZAZM電動套筒調節閥–允許壓差

公稱通徑 A×B L H1 H2
PN1.6 PN4.0 PN6.4 常溫型 熱片型
25 230×460 184 197 210 668 819 75
40 22 235 251 684 835 95
50 254 267 286 684 835 98
80 230×530 298 317 337 785 946 130
100 352 368 394 795 946 156
150 260×630 451 473 508 945 1160 208
200 600 615 650 945 1160 250
250 650 670 690 1050 1320 265
300 740 770 800 1145 1380 295

標準組配的電動雙座調節閥考慮到介質對閥芯、閥座的沖蝕和高壓差引起的噪聲、振動，一般情況下，閥的壓差不應超過1MPa，如壓差較高，則應采取相應的工藝措施。

ZAZM電動套筒調節閥–外形尺寸

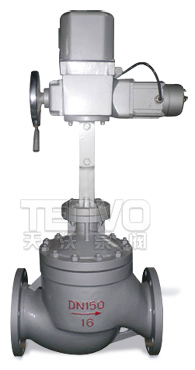

ZAZM電動套筒調節閥實物圖

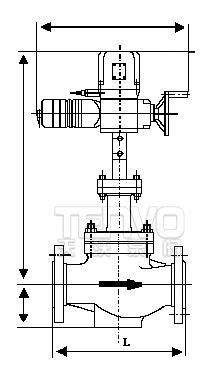

ZAZM電動套筒調節閥結構圖
公稱通徑 A×B L H1 H2
PN1.6 PN4.0 PN6.4 常溫型 熱片型
25 230×460 184 197 210 668 819 75
40 22 235 251 684 835 95
50 254 267 286 684 835 98
80 230×530 298 317 337 785 946 130
100 352 368 394 795 946 156
150 260×630 451 473 508 945 1160 208
200 600 615 650 945 1160 250
250 650 670 690 1050 1320 265
300 740 770 800 1145 1380 295
