噴煤粉專用固定球閥

噴煤粉專用固定球閥

型號: MQ647F、MQ647H

噴煤粉專用固定球閥是作為控制含塵、含固體粉末，特別適用于高爐煤粉噴吹、空氣管路及噴槍管路等系統。該產品的結構特點有：

1、閥座帶有磨損自動補償裝置，有效確保閥門的密封性能。

2、特殊材料制成的密封圈，具有耐高溫、耐磨損、使用壽命長的特點。

3、閥門結構緊湊、啟閉靈活、安裝維修方便。

特點總結：

固定球噴煤粉專用可選裝氣動或電動執行器

全焊接固定球閥

相同:固定球

不同:一體式結構

鍛鋼抗硫固定球閥

相同:固定球

不同:

長輸管線固定球閥

相同:固定球

不同:

噴煤粉專用固定球閥–主要零件材質

零件名稱 材質
閥體、閥蓋 WCB
球體、閥座 1Cr18Ni9Ti+硬鉻
閥桿 2Cr13
密封圈 特種耐磨耐高溫四
螺栓 中碳鋼

噴煤粉專用固定球閥–性能規范

公稱壓力 1.6MPa
殼體試驗壓力 2.4MPa
高壓液密封 1.76MPa
低壓氣密封 0.6MPa
適用溫度 -28～300℃
適用介質 含塵氣體、煤粉等
結構長度按 GB12221-89
法蘭尺寸按 GB9113、JB79-59
檢驗試驗按 JB/T9092-99
驅動方式 手動、氣動

噴煤粉專用固定球閥–外形尺寸

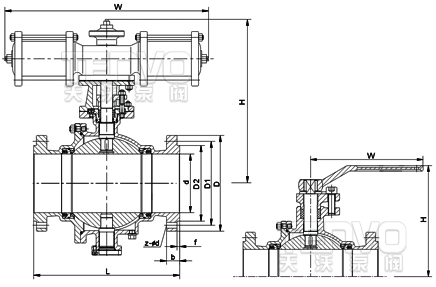

噴煤粉專用固定球閥結構圖
公稱壓力 公稱通徑 尺寸
L W H
手動 氣動 手動 氣動
1.6MPa 25 180 140 235 90 298
32 200 155 235 107 304
40 220 250 330 127 370
50 220 250 330 140 376
65 241 350 400 164 425
80 283 350 510 177 484
100 305 420 510 206 531
125 356 700 580 292 570
150 394 1000 720 320 570
200 457 - 720 - 610
250 533 - 900 - 670
300 610 - 1050 - 740
350 686 - 1290 - 790
400 762 - 1600 - 905

國標固定球閥-可配執行機構

繼續了解：氣動固定式球閥

繼續了解：電動固定式球閥
