長輸管線固定球閥

長輸管線固定球閥

型號: CQ47F、CQ47H

長輸管線固定球閥是根據用戶的要求，為滿足在硫化環境下的抗硫化應力裂化的要求，不僅選材廣泛且內件材料均采用表面鍍鎳或是316材質、密封圈采用特制的聚合物材料，使長輸管線固定球閥不僅防腐蝕，抗硫化能力強，防火、防靜電、密封性能好，適用壓力與溫度范圍廣，全通徑和縮徑齊備，并可配多種驅動裝置，是化工、石油煉制、天然氣開采與輸送系統理想的用閥選擇。

特點總結：

固定球長輸管線專用可選裝氣動或電動執行器

噴煤粉專用固定球閥

相同:固定球

不同:

全焊接固定球閥

相同:固定球

不同:一體式結構

鍛鋼抗硫固定球閥

相同:固定球

不同:

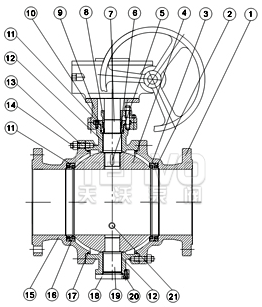

長輸管線固定球閥示意圖

長輸管線固定球閥–主要零件及材質

NO . 零件名稱 材質
GB ASTM
1 閥體 WCB、A105 A182 F316
2 彈簧 60Si2Mn 31 6
3 密封圈 增強聚四氟乙烯 增強聚四氟乙烯
4 球體 A105+ENP A182F316
5 鍵 45 316
6 填料 PTFE PTFE
7 閥桿 2Cr13+鍍鎳磷 2Cr13+ENP 316
8 填料壓蓋 WCB A216-WCB
9 支架 WCB A2 6-WCB
1O 壓套 A105 316
11 “ O”型密封圈 橡膠 橡膠
12 滑動軸承 不銹鋼 +PTFE 316+PTFE
13 螺柱 35CrMoA 316
14 螺母 35 316
15 閥蓋 WCB A2 6-WCB
16 閥座 A105+ENP 316
17 墊片 柔性石默 +不銹鋼 柔性石默+316 Craphite+316
18 底蓋 A105 316
19 固定軸 1Cr13 A276-410
20 螺釘 35 316
21 排污螺塞 25 316

長輸管線固定球閥–主要性能及規范

公稱壓力 PN(MPa) 最高使用壓力 試驗壓力 (MPa) 壓力級 最高使用壓力 試驗壓力 (MPa)
(Mpa) 殼體 高壓液密封 低壓氣密封 (Mpa) 殼體 高壓液密封 低壓氣密封
1.6 1.6 2.4 1.76 0.6 CLASS150 1.94 2.94 21.6 0.6
2.5 2.5 3.75 2.75 CLASS300 5.1 7.67 5.62
4.0? 4.0? 6.0? 4.4 CLASS600 10.2 15.3 11.23
6.4 6.4 9.6 7 CLASS900 15.1 23 16.85
1O.0? 10.0? 1.5 1.1 CLASS1500 25.1 37.5 27.5
應用規范 結度長度核 CB12221-89 ANSI B16.10
法蘭尺寸按 JB79-59 GB 9113 HG20592-97 ANSI B16.5
焊接標準按 CB12224-89 ANSI B16.25
檢驗試驗按 JB/T 9092-89 API 598
適用工況 適用介質 天然氣、液化氣、石油等介質
適用溫度 -28℃~≤150℃
驅動方式 蝸輪傳動、氣動、電動、氣液聯動等

長輸管線固定球閥-可配執行機構

繼續了解：氣動固定式球閥

繼續了解：電動固定式球閥
