旁通閥是用來把介質從關閉件的一端引入另一端的附加裝置，又稱旁路閥。通常都在開啟閥門前先打開旁通閥，讓進出口端壓差小一些后，再開啟主閥。關閉閥門時，旁通閥也要同時關閉。
旁通閥的作用
旁通閥的主要作用如下：①減小關閉件兩側的壓力差，用以減小開啟閥門時所需的力矩，同時也可以減輕密封面的磨損。②蒸汽管路上使用旁通閥，可以使主閥打開之前預熱管路用。③止回閥上使用旁通閥(指離心泵出口)可供開泵前灌水用。
旁通閥一般使用在大口徑和高壓的閘閥、截止閥和止回閥上，或根據用戶需要而定。
旁通閥的分類
根據旁通閥的結構可分為兩大類：

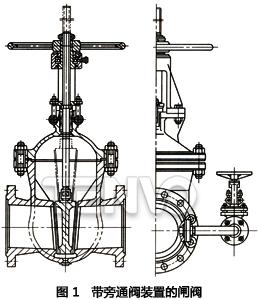

(1)外旁通 旁通閥裝在閥體的外部，在兩個彎管中間安裝一個閘閥、截止閥組成一個旁通裝置。如圖1、圖2所示、圖3為一種簡化了的止回閥和截止閥的旁通裝置，適用于小口徑閥門。
(2)內旁通 旁通閥裝置在閥體內部，當開啟閥瓣時，內旁通閥首先開啟，圖4即為DN≥150mm的內旁通截止閥，此時介質的流動方向從閥瓣上方流人下方，內旁通裝置用于截止閥較多。但也有用于閘閥的，圖5即為用于閘閥的內旁通裝置。
