靜音式止回閥
型號: DRVZ、HC42X
HC42X_DRVZ靜音式止回閥主要由閥體、閥座、導流體閥瓣、軸承及彈簧等主要零件組成，內部流道采用線型設計，壓力損失極小，閥瓣啟閉行程很短，當水泵停泵時閥瓣能快速關閉，防止停泵水錘及水擊聲的產生，具有靜音關閉的特點。
靜音式止回閥主要用于給排水、消防、暖通系統，可安裝于水泵出口處，以防止倒流及水錘對泵的損害。
特點總結：
升降式密封行程短無沖擊無噪音可裝泵出口
HC42X、DRVZ靜音式止回閥–主要技術參數
| 公稱壓力 | 公稱通徑 | 法蘭標準 | 試驗標準 | 適用溫度 | 適用介質 |
| 1.0～2.5MPa | 50～350mm | GB/T17241.6 GB/T9113 |
GB/T13927 API598 |
0～80℃ | 水、油品、海水、污水 |
結構圖

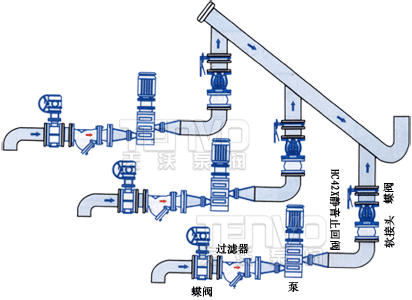

安裝示意圖
HC42X、DRVZ靜音式止回閥–主要連接外形尺寸
| DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 110 | 120 | 150 | 180 | 229 | 254 | 267 | 292 | 330 | 356 | 381 |
HC42X、DRVZ靜音式止回閥注釋
靜音式止回閥具有閥瓣重量輕、動作靈敏、行程較短、結構長度短、壓力損失在可允許的范圍內、關閉時無沖擊、無噪音等特點。閥門只有閥瓣一個零件動作，動作時壓縮螺旋彈簧，但螺旋彈簧不與介質直接接觸，因而壽命長。閥體結構長度短，可安裝于管道任何位置，垂直安裝于水平安裝均可。
