對焊式金屬硬密封焊接蝶閥

型號: D63H、D63Y

對焊式金屬硬密封焊接蝶閥采用三偏心結構（可采用多層次或彈性密封結構），為高溫、高壓、防火應用中氣泡級密封的理想硬密封蝶閥。由于采用焊接結構，使閥門與管道平面達到永久的零泄漏，由于焊接蝶閥沒有法蘭，對管道保溫包扎帶來了很大的方便。廣泛應用于電站供熱系統和催化裂化主風機管道系統、鋼鐵、冶金、化工等工業管道上作切斷或調節流量作用。

特點總結：

對焊連接最高壓力16.0MPa最高溫度425℃或550℃三偏心結構

相關尺寸
常見問題

對焊式金屬硬密封焊接蝶閥的特點

1、與管道直接對焊裝配，用戶管道無需法蘭，節省成本。

2、采用優質合金鋼焊接，具有體積小，重量輕

3、采用多層次設計原理，密封圈采用軟硬金屬片層疊組成，具有耐高溫、使用壽命長等特點。

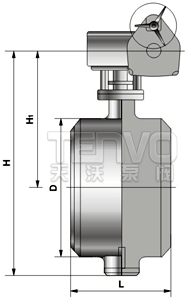

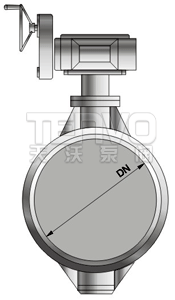

對焊式金屬硬密封焊接蝶閥–外形尺寸

公稱通徑DN（mm）	L	1.0MPa		1.6MPa		2.5MPa		4.0MPa
公稱通徑DN（mm）	L	H1	H	H1	H	H1	H	H1	H
100	190	280	390	280	390	280	390	280	390
125	200	300	420	300	420	300	420	300	420
150	210	320	460	320	460	320	460	320	460
200	230	370	550	370	550	370	550	370	550
250	250	420	620	420	620	420	620	420	620
300	270	500	750	500	750	500	750	500	750
350	290	530	800	530	800	530	800	530	800
400	310	570	870	570	870	570	870	570	870
450	330	600	920	600	920	600	920	600	920
500	350	680	1040	680	1040	680	1040	680	1040
600	390	750	1190	750	1190	750	1190	750	1190
700	430	810	1290	810	1290	810	1290	-	-
800	470	905	1440	905	1440	905	1440	-	-
900	510	960	1550	960	1550	960	1550	-	-
1000	550	1010	1650	1010	1650	1010	1650	-	-
1200	630	1175	1920	1175	1920	1175	1920	-	-
1400	710	1310	2170	1310	2170	-	-	-	-
1600	790	1460	2440	1460	2440	-	-	-	-
1800	870	1560	2650	1560	2650	-	-	-	-
2000	950	1670	2860	1670	2860	-	-	-	-
