3)行程開關：行程開關主要是用來控制閥門在全開和全閉位置時，能自動切斷電源的電氣裝置。
圖1為雙螺桿式行程控制器，當傳動裝置運轉時，通過介輪使兩個齒輪6同時轉動，帶動兩個螺桿3(左、右旋螺紋各一)轉動，螺母5由于導軌作用而上下移動，直至極限位置頂著簧片觸動微動開關，切斷電源。

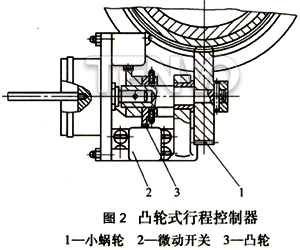

圖2為凸輪式行程控制器，當傳動裝置運動時，通過蝸桿使小蝸輪和兩個凸輪轉動，行程調節好以后，凸輪便能在極限位置時觸動微動開關，切斷電源。
圖3為感應式行程控制器的示意圖，閥門行程不同即鐵心在線圈中的位置不同，改變了副線圈中的感應電勢。因此，根據副線圈指示表中感應電勢的大小便可以知道閥門行程的大小。這種感應式行程控制器結構簡單，體積小、重量輕、開啟和關閉位置顯示準確。在閥門行業中逐步推廣使用，也是今后的一個發展方向。
4)機械超力矩裝置：機械超力矩裝置是用來控制閥門在啟閉過程中，閥桿轉矩超出規定的范圍時，能自動切斷電源的機械-電氣聯動裝置或單獨的機械裝置。所謂閥桿力矩超出規定范圍的情況是指：閥門在啟閉至極限位置時，行程開關失靈，以閘閥為例，閘板(或閥瓣)繼續上升或下降，勢必卡住而造成力矩增大，或者在啟閉過程中遇到故障卡住而造成力矩增大的現象。

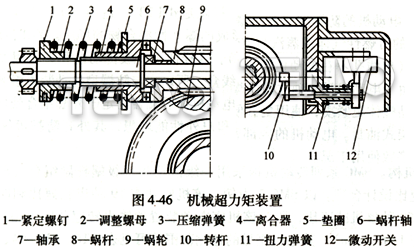

圖4為目前常用的機械超力矩裝置之一。力矩大小可以用調節螺母來調整，當力矩超過規定數位時，蝸桿即克服彈簧力而產生位移，迫使轉桿10觸動微動開關12切斷電源。
