調節蝶閥

型號: ZSHW、ZDRW

ZSHW氣動_ZDRW電動_調節蝶閥是0°～90°旋轉，并可實現比例調節的蝶閥。具有流道阻力小，流量系數大，蝶板與密封機構具有獨特的設計，兼?zhèn)湔{(diào)節、切斷兩種功能。廣泛應用于石油、化工、造紙、冶金、污水處理等行業。

采用F4、F46襯里的調節蝶閥則適用于化工、食品、醫藥工業的強酸、強堿等腐蝕性介質的控制。

特點總結：

氣動或電動執行器兼?zhèn)淝袛?調節無法做精確調節

相關尺寸
常見問題

氣動蝶閥

相同:氣動執行器

不同:匯總所有蝶閥類型

電動蝶閥

相同:電動執行器

不同:匯總所有蝶閥類型

V型調節球閥

相同:調節/切斷功能

不同:球閥類型

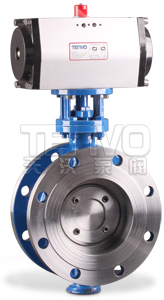

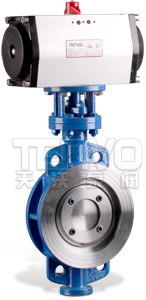

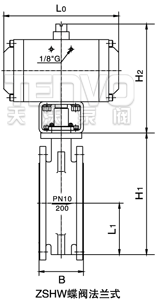

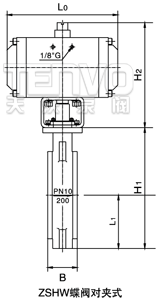

ZSHW氣動調節蝶閥

ZSHW氣動調節蝶閥配用氣動活塞式執行機構，力矩大、動作靈敏，并采用轉角直接指示和反饋，與閥門定位器配套使用，以實現比例調節。

公稱通徑 DN（mm）	A	L	L1	Lo		H1	H2	B
公稱通徑 DN（mm）	A	L	L1	雙作用	單作用	H1	H2	對夾式	法蘭式
80	285	330	130	132	203	471	271	49	114
100	285	355	145	222	294	471	271	56	127
125	285	409	175	222	380	497	297	64	140
150	285	427	180	380	380	497	297	70	140
200	360	502	215	380	450	575	375	71	152
250	470	577	250	450	450	693	455	76	165
300	470	641	290	450	603	693	455	83	178
350	-	-	305	603	603	-	-	92	190
400	-	-	340	603	603	-	-	102	216
450	-	-	380	683	603	-	-	114	222
500	-	-	410	683	683	-	-	127	229
600	-	-	480	683	683	-	-	154	267
700	-	-	535	683	-	-	-	165	292
800	-	-	590	683	-	-	-	190	318

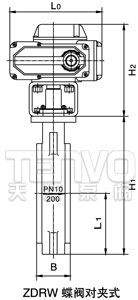

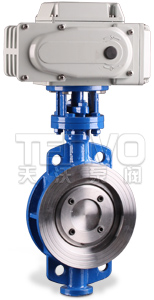

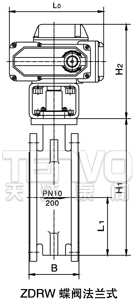

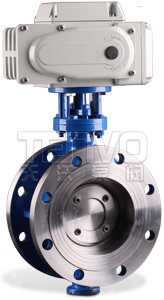

ZDRW電動調節蝶閥

ZDRW電動調節蝶閥配用接收4-20mADC或1-5VDC的信號進行比例動作的電動執行器，天沃有四款角行程電動執行器可供用戶選擇。

公稱通徑DN（mm）	L0	L1	H1	H2	B
公稱通徑DN（mm）	L0	L1	H1	H2	對夾式	法蘭式
80	207	130	285	187	49	114
100	207	145	307	224	56	127
125	207	175	370	234	64	140
150	207	180	430	234	70	140
200	207	215	456	244	71	152
250	256	250	532	255	76	165
300	256	290	607	255	83	178
350	256	305	642	292	92	190
400	256	340	712	292	102	216
450	380	380	770	322	114	222
500	380	410	863	322	127	229
600	380	480	986	322	154	267
700	380	535	1070	345	165	292
800	380	590	1180	345	190	318
