閥門的驅動裝置根據公稱壓力PN，公稱尺寸DN，安裝位置和使用要求等條件，有手動、直齒圓柱齒輪、錐齒輪、蝸輪蝸桿、電動、液動、氣動等各種形式，手動裝置主要有手柄、手輪、齒輪和蝸桿等驅動裝置。
(1)手輪或手柄 在啟閉所需力矩不大的閥門上都采用手動裝置，手輪或手柄直接固定在閥桿或閥桿螺母上，手輪直徑的大小根據有關標準規定或根據閥門啟閉所需的力矩按標準確定，加在手輪或手柄上的啟閉力不能超過360N，其形狀和尺寸可按JB/T93-2008的規定。在公稱尺寸DN較小的閥門上還采用鋼板，鋁合金或塑料壓制的手輪。
遠距離操作的手動裝置一般都采用萬向聯軸節。萬向連軸節允許一根軸的軸線和另一根軸的軸線交角為30°。

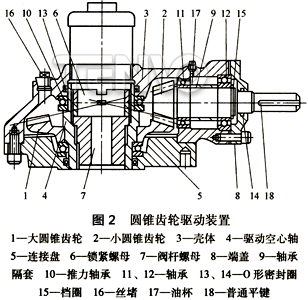

(2)齒輪和蝸桿驅動裝置 在閥門的操作力超過360N的情況下，往往采用直齒圓柱齒輪、圓錐齒輪和蝸桿驅動裝置，以減小啟閉時所需的力。圖1為圓柱直齒輪驅動裝置，圖2為圓錐齒輪驅動裝置，圖4-37為蝸桿驅動裝置。
