手輪在運輸過程中容易受到撞擊而損壞。鑄鐵手輪性脆易斷，可采用焊接、粘接、鉚接修復。
1．焊接修理
焊接前將斷裂處加工成V形坡口，若手輪為灰鑄鐵材料，可用自制的鑄鐵氣焊條，熔劑為硼砂，采用弱還原火焰燒焊。焊接時把手輪放置水平狀態(tài)，首先用焊槍在減應區(qū)加熱，使溫度升到紅熱狀態(tài)(500℃以上)，然后用焊槍吹掉斷裂處氧化物，再進行焊接。焊完后，在減應區(qū)逐漸減溫至300℃以下，停止加熱自冷。也可用電弧焊補焊。

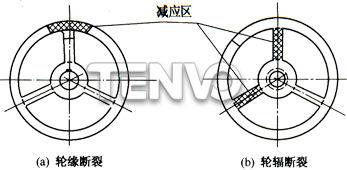

輪輻斷裂燒焊的減應區(qū)在斷裂處的輪緣上，如圖9-4(a)；輪緣斷裂燒焊的減應區(qū)在斷裂處的輪輻上，如圖9-4(b)。
斷裂處焊接修復后，應在砂輪上將焊縫打磨光滑，并按規(guī)定涂漆。
2．粘接和鉚接修理
手輪局部產生裂縫，可在裂縫中間鉆孔攻絲，埋一只螺釘即可。為了增加強度，還可在裂縫部位再用環(huán)氧化樹脂粘兩層玻璃布。如圖9-5中螺釘部位。
手輪斷裂后，可采用鉚接工藝修理。在手輪斷裂處的反面，用砂輪開一個槽，槽深2～5mm，將2～5mm的鋼板嵌入槽中，再用鉚釘或螺釘連接。修復后，打磨光滑。為了使鉚接更加牢固，還可用鉚接和粘接復合方法。
天沃-電動調節(jié)閥，與您資料共享！
