低溫球閥
型號:
系列低溫球閥主要適用于乙烯、液化天然氣等化工裝置上，輸出的液態低溫介質如乙烯、液氧、液氫等。這類介質不但易燃易爆，而且在升溫時要氣化，氣化時，體積膨脹數百倍，而且這些介質滲透力強，易泄漏，加工制造比較困難。
基本上所有的球閥都可以制作成低溫球閥，因此，主要的外形連接尺寸請參考具體的閥門參數，閥門高度尺寸在其基礎上加長頸的高度，故不再列尺寸表。
特點總結：
低溫管路專用閥桿加長密閉性能優異防止異常升壓結構/安全可靠

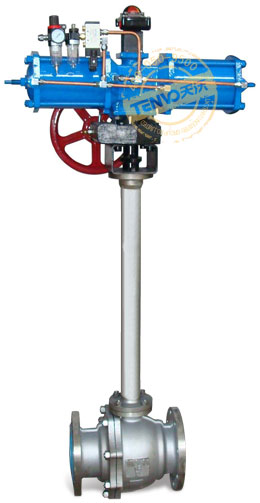

DQ641F氣動法蘭低溫球閥（AW氣動執行器）
低溫球閥產品結構形式
低溫球閥結構特點
1、承壓件的材料能承受介質溫度的變化而引起的膨脹、收縮，密封部位的結構在溫度變化時不會產生永久的變形。用于-100℃以下工況時，閥門零件在精加工前應進行深冷處理，即將零件浸放在液氧箱中進行冷卻，當零件溫度達到-196℃時，開始溫度1～2h，然后取出箱外自然處理到常溫，重復循環2次。
2、閥蓋采用長頸結構，其目的保護填料函的功能，使填料函處于離低溫較遠的位置，保證填料的密封效果。同時還可以纏繞保冷材料，防止冷能損失。長頸的頸長可根據使用溫度和保冷材料的厚度來選擇不同的長度。當填料密封效果降低時，可以從填料函的壓差，提高密封性能。
3、使用溫度低于-100℃時，閥桿材料經過鍍鉻或氮化處理，提高閥桿表面硬度，提高填料密封的可靠性。
4、低溫球閥具有防止異常升壓結構，由于低溫閥門介質氣化后，其體積急劇膨脹，壓力會異常升高，當閥門中腔壓力升高時，閥門中腔和進口側連通，或在閥門進口端安裝泄壓閥，保證閥門安全使用。
5、低溫球閥用的墊片具有在常溫下、低溫狀態及溫度變化下能可靠密封性和復原性。
低溫球閥技術規范
| 技術規范 | API系列 | GB系列 |
| 基本設計規范 | ANSI B 16.34、JB/T7749 | |
| 壓力溫度等級 | ANSI B 16.34 | GB/T12224 |
| 結構長度 | ASME B 16.10 | |
| 連接法蘭 | ASME B 16.5 | GB/T9113、HG20596 |
| 檢驗與試驗 | API598* | JB/T9092* |
低溫球閥閥體低溫材料最低使用溫度
| 鍛件 | 鑄件 | ||
| 標準、材料牌號 | 最低溫度℃ | 標準、材料牌號 | 最低溫度℃ |
| ASTM A350 LF2 | -45.6 | ASTM A352 LCB、LCC | -46 |
| ASTM A350 LF5 | -59.4 | ASTM A352 LC1 | -59 |
| ASTM A350 LF9 | -73.3 | ASTM A352 LC2 | -73 |
| ASTM A350 LF3 | -101.1 | ASTM A352 LC3 | -101 |
| ASTM A182 F304 | -254 | ASTM A351 CF8 | -254 |
| ASTM A182 F316 | -254 | ASTM A351 CF8M | -254 |
| ASTM A182 F304L | -254 | ASTM A351 CF3 | -254 |
| ASTM A182 F316L | -254 | ASTM A351 CF3M | -254 |
低溫球閥閥蓋加長頸部長度（參考）
| 公稱通徑 | 頸部長度 | |||
| DN | in | ≥-60℃ | ≥-100℃ | <-100℃ |
| 15 | 1/2 | 90 | 110 | 130 |
| 20 | 3/4 | 100 | 110 | 140 |
| 25 | 1 | 100 | 120 | 150 |
| 32 | 1-1/4 | 110 | 120 | 150 |
| 40 | 1-1/2 | 110 | 130 | 160 |
| 50 | 2 | 110 | 130 | 170 |
| 65 | 2-1/2 | 120 | 140 | 180 |
| 80 | 3 | 120 | 150 | 190 |
| 100 | 4 | 130 | 160 | 200 |
| 125 | 5 | 130 | 160 | 200 |
| 150 | 6 | 140 | 170 | 220 |
| 200 | 8 | 140 | 170 | 220 |
| 250 | 10 | 150 | 180 | 240 |
| 300 | 12 | 150 | 180 | 240 |
| 350 | 14 | 160 | 190 | 250 |
| 400 | 16 | 160 | 190 | 250 |
