1)試驗布置

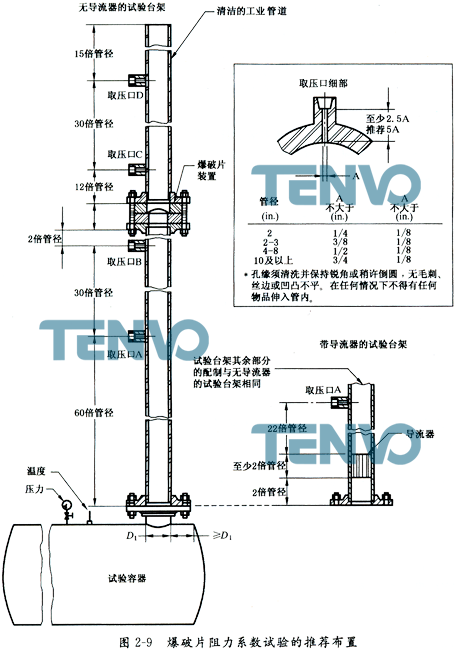

a)推薦的試驗布置如圖2-9所示。爆破片裝置與阻力系數試驗臺架應具有相同的公稱管道尺寸。應在取壓口A和B、B和C以及C和D間使用差壓測量裝置。一次元件應為亞音速推斷式流量計或音速推斷式流量計。對每類流量計的使用方法列于下列分節中。
b)使用亞音速推斷式流量計時，與之相關的測量項目為：
——進口靜壓力；
——進口溫度；
——差壓力。
c)使用音速推斷式流量計時，與之相關的測量項目為：
——進口全壓(滯止壓力)；
——進口全溫(滯止溫度)。
2)用亞音速推斷式流量計方法測量阻力系數的程序
a)將爆破片安裝到阻力系數試驗臺架上。
b)升高取壓口B處的壓力，直到爆破片破裂并達到要求的流量試驗壓力。該壓力應不大于爆破片的標志破裂壓力。
c)建立并保持額定排放壓力直到流量儀表指示穩定狀態。
d)同時記錄下列測量數據(最好采用一個數據采集系統以獲取這些數據)：
——試驗臺架進口壓力；
——試驗臺架進口溫度；
——流量計進口靜壓力；
——流量計進口全溫；
——流量計差壓力；
——試驗臺架取壓口B處壓力；
——試驗臺架A—B間差壓力；
——試驗臺架B—C間差壓力；
——試驗臺架C—D間差壓力。
3)用音速推斷式流量計方法測量阻力系數的程序
a)將爆破片安裝到阻力系數試驗臺架上。
b)升高取壓口B處的壓力，直到爆破片破裂并達到要求的流量試驗壓力。該壓力應不大于爆破片的標志破裂壓力。
c)建立并保持額定排放壓力直到流量儀表指示穩定狀態。
d)同時記錄下列測量數據(最好采用一個數據采集系統以獲取這些數據)：
——試驗臺架進口壓力；
——試驗臺架進口溫度；
——流量計進口全壓；
——流量計進口全溫；
——試驗臺架取壓口B處壓力；
——試驗臺架A-B間差壓力；
——試驗臺架B-C間差壓力；
——試驗臺架C-D間差壓力。
4)記錄補充數據
在亞音速或音速推斷式流量計方法的試驗過程中，可能要求或需要記錄與2.1.2.4(8)-2)或2.1.2.4(8)-3)所列不同或補充的壓力。
