API美標鑄鋼閘閥

型號:

天沃出品的API美標鑄鋼閘閥符合美國石油學會標準：API600和API6D的要求，與美國機械工程師學會標準ASME16.34一致。API美標閘閥由完整的閥體、閥蓋、內件組成，其中閥體、閥蓋的材料包括碳含量的九個等級，低合金和不銹鋼，在特殊的適用中，可用合金和不銹鋼的其它等級。有許多的內件供不同的環境下使用，填料和墊片的選擇也為各種環境所具備。

特點總結：

美國標準明桿楔式單閘板鑄鋼/不銹鋼材質

相關尺寸
常見問題

API美標閘閥–應用標準

鑄造閘閥符合:API600/API6D

鑄鋼閘閥符合:ISO 10434

鑄鋼閥門符合:ASME B 16.34

結構長度符合：ASME B 16.10

法蘭尺寸符合：ASME B 16.5

試驗與檢驗符合：API598/API6D

API鑄鋼閘閥–設計描述

全通徑設計

明桿支架

螺栓連接

彈性閘閥，帶導向

實心或裂開式閘板

鑄造T型閥桿

API美標鑄鋼閘閥–各部件材質

序號	零件名稱	材質
1	閥體	A216-WCB
2	閥蓋	A216-WCB
3	閘板	A216-WCB+CR13
4	閥桿	A182-F6a
5	閥座	A105+CR13
6	上密封座	A276-420
7	密封墊	SS 304+石墨
8	閥蓋螺栓	A193-B7
9	閥蓋螺母	A194-2H
10	填料	石墨
11	填料壓套	A276-420
12	填料壓板	A216-WCB
13	活結螺栓銷	碳鋼
14	活結螺栓	A193-B7
15	活結螺母	A194-2H
16	油杯	銅合金
17	閥桿螺母	A439-D2
18	軸承壓蓋	ANSI 1025
19	手輪	ASEM A395
20	手輪螺母	ANSI 1025

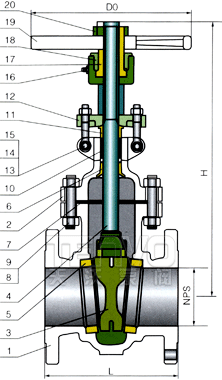

API美標鑄鋼閘閥–外形尺寸

NPS	in	2	2-1/2	3	4	5	6	8	10	12	14	16	18	20	24
DN	mm	51	64	76	102	127	152	203	254	305	337	387	438	489	591
L1 （BW）	in	7.00	7.50	8.00	9.00	10.00	10.50	11.50	13.00	14.00	15.00	16.00	17.00	18.00	20.00
L1 （BW）	mm	178	190	203	229	254	267	292	330	356	381	406	432	457	508
L （RF）	in	8.50	9.50	11.14	12.0	15.00	15.88	16.50	18.00	19.76	22.50	24.00	26.30	28.00	32.00
L （RF）	mm	216	241	283	305	381	403	419	457	502	572	610	660	711	813
L2 （RTJ）	in	7.50	8.00	8.50	9.50	10.50	11.00	12.00	13.50	14.50	15.50	16.50	17.50	18.50	20.50
L2 （RTJ）	mm	191	203	216	241	267	279	305	343	368	394	419	445	470	521
H	in	15.20	17.3	19.02	23.11	26.50	30.20	37.60	45.12	52.28	59.80	67.76	74.80	83.31	97.64
H	mm	386	435	483	587	673	767	955	1146	1328	1519	1721	1900	2116	2480
D0	in	7.87	7.87	9.84	9.84	118.1	11.81	13.78	17.72	19.68	18.11	18.11	18.11	24.02	24.02
D0	mm	200	200	250	250	300	300	350	450	500	460*	460*	460*	610*	610*
